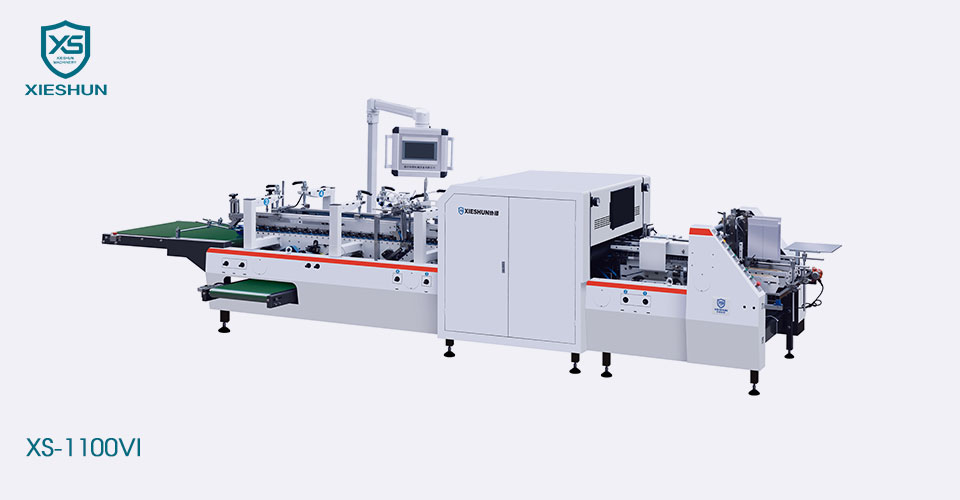

Pemasok XIESHUN Offline Visual Inspection XS-1100VI nindakake pemeriksaan lengkap babagan macem-macem cacat cetak (kayata printing sing ilang, titik tinta), variasi warna, salah registrasi, misalignments die-cutting, misalignments embossing, lan sapiturute, ing kothak kertu kanthi spesifikasi sing beda-beda. sajrone proses perakitan kothak.
Mesin Inspeksi AOI Offline iki nduweni kemampuan pangaturan akurasi deteksi dinamis, mbisakake kalibrasi akurasi inspeksi sing tepat ing macem-macem zona sajrone proses tes. Iki mesthekake yen efisiensi produksi tetep ora kena pengaruh, nyegah dampak negatif potensial amarga pemeriksaan sing ora akurat.
Kajaba iku, sistem Inspeksi AOI nggabungake kemampuan sinau regional, supaya bisa sinau saka wilayah lokal sajrone inspeksi lan nyegah masalah pemborosan amarga kualitas cetak sing ora konsisten ing zona non-kritis.
Kajaba iku, sistem nduweni fitur panyimpenan otomatis lan klasifikasi data sing dideteksi, nggampangake njupuk data historis lan analisis statistik kanthi gampang.
| Bobot resik: | babagan 2500KGS |
| Sakabèhé ukuran: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| sumber daya: | 17 kW |
| Konsumsi udara: | 6 Pa |
☞ Ndeteksi macem-macem cacat kanthi lengkap (cetak sing ilang, titik tinta), prabédan warna, overprinting, penyimpangan die-cutting, penyimpangan embossing, lan sapiturute saka kothak karton sajrone gluing.
☞ Sistem kasebut nduweni fungsi nyetel akurasi inspeksi kanthi dinamis, sing trep kanggo nyetel akurasi inspeksi ing macem-macem wilayah sajrone proses inspeksi supaya ora mengaruhi efisiensi produksi.
☞ Sistem kasebut nduweni fungsi pembelajaran regional. Sajrone proses pamriksa, bisa fokus ing wilayah lokal kanggo sinau supaya ora ana masalah sampah sing disebabake dening kualitas cetak sing ora stabil ing wilayah sing ora penting.
☞ Sistem nduweni fungsi kanggo nyimpen lan ngelasake data inspeksi kanthi otomatis kanggo pitakon lan statistik sejarah sing trep.
Indikator kinerja peralatan
| Proyek | Indikator |
| Akurasi pencitraan stasiun cetak normal: | 0.11mm × 0.125mm |
| Akurasi pencitraan stasiun embossing: | 0.05mm × 0.125mm |
| Kode stasiun inspeksi: | Barcode minimal 18mm bisa dideteksi |
| Ukuran deteksi maksimal: | 500mm × 420mm |
| Ukuran deteksi minimal: | 90mm × 90mm |
| Area titik minimal: | 0,08mm2 |
| Bedane warna: | △E ≧ 3 |
| Kacepetan deteksi: | 220m/min |
Fungsi peralatan
| Proyek | Fungsi |
| Deteksi cacat | Cetakan ilang, bintik-bintik reged, lsp.: Area deteksi minimal ing ngarep: ≧0.08mm2 Cacat overcoating, lenga optik, cekung lan cembung: Area ≧2mm2 Area deteksi minimal cacat stamping panas: ≧0.08mm2 Deteksi panyimpangan overprint: ≧0.1mm Deteksi penyimpangan die-cutting: ≧0.1mm Cacat barcode: Wacan: kode kesalahan, kode duplikat Deteksi karakter: tembung salah, tembung ilang, cocog karo barcode Deteksi penampilan: noda, garis rusak, barcode sing kleru, cacat garis ireng barcode Deteksi beda warna lokal △E ≧ 3 Elab |
| Klasifikasi cacat | Standar deteksi cacat diatur kanthi lancar. Kanggo saben cacat, standar deteksi cacat bisa disetel kanthi nyeret garis gulung kanthi manual. |
| Modeling gampang | Wektu modeling kanggo ngganti siji produk yaiku 3-5 menit; Gunakake skema pemodelan tuntunan kanggo ngurai kabeh proses pemodelan dadi sawetara langkah sing saling gegandhengan, nuntun operator kanggo ngetrapake operasi pemodelan langkah demi langkah |
| Tampilan cacat | Tampilan wektu nyata saka gambar cacat produk sing dipriksa, lokasi kedadeyan cacat, lan informasi ukuran cacat |
|
Feeder Motor servo independen nyopir kacepetan Feed variabel. Motor geter sing bisa diatur. Panel sisih bisa diatur kanthi cetha ing jembaré kosong. |
|
Alignment bagean Independent karo operator ngisor unparallel sing nuntun kothak menyang handrail podo sing ngidini alignment kosong sampurna. |
|
Modul inspeksi online Workstation komputer pangolahan gambar kanthi kacepetan dhuwur. Sistem Perangkat Lunak Inspeksi Visual: Piranti lunak inspeksi visual khusus PrintingPlus (versi V5.0) Modul Piranti Lunak Deteksi Cacat Umum (Versi V1.0) Unit pencitraan visual kanthi kacepetan dhuwur, nampilake lensa optik impor Jepang lan lemari inspeksi pencetakan khusus Kanada. |
|
Departemen ngempalaken kothak cacat • Sabuk ndhuwur lan ngisor didorong dening sistem transmisi sabuk multi-V, supaya ora goresan nalika transportasi. • Piranti ejecting pneumatic kanggo nyilikake goresan ing kothak. • Dual-lane sistem ngempalaken ing request. |
|
bagean pangiriman Variasi kacepetan otomatis lan manual ing koordinasi karo photocell. Bahan sing diproses |
| Model | XS-1100VI | |
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm |
